前回、PCをひかり電話の子機として設定する方法を書きました。
「外出先から自宅のひかり電話を使う… その２ IP端末設定編」

今回は、外出先から自宅へVPN接続を行うための設定を書いてみます。

自宅のネットワークにVPN接続するためには、自宅LAN内（ひかり電話ルータが含まれたLAN）にVPNサーバを立てる必要があります。
これを、ファイルサーバ代わりに使っているノートPC（windows XP HOME）をVPNサーバとすることにしました。

このPC購入後1年でバッテリー充電されないというトラブルが起きたため、自宅LAN内のファイルサーバ代わりに使っているものです。
AC電源でしか使えない状態になってしまい、ノートPCとしては外へ持ち出すことができないので、この際ファイルサーバーとして生きる道を選んだのでした。

先ずはWindowsXPでVPNサーバの設定です。
はじめに、IPアドレスを他の機器とかぶらないアドレスで固定しておきます。

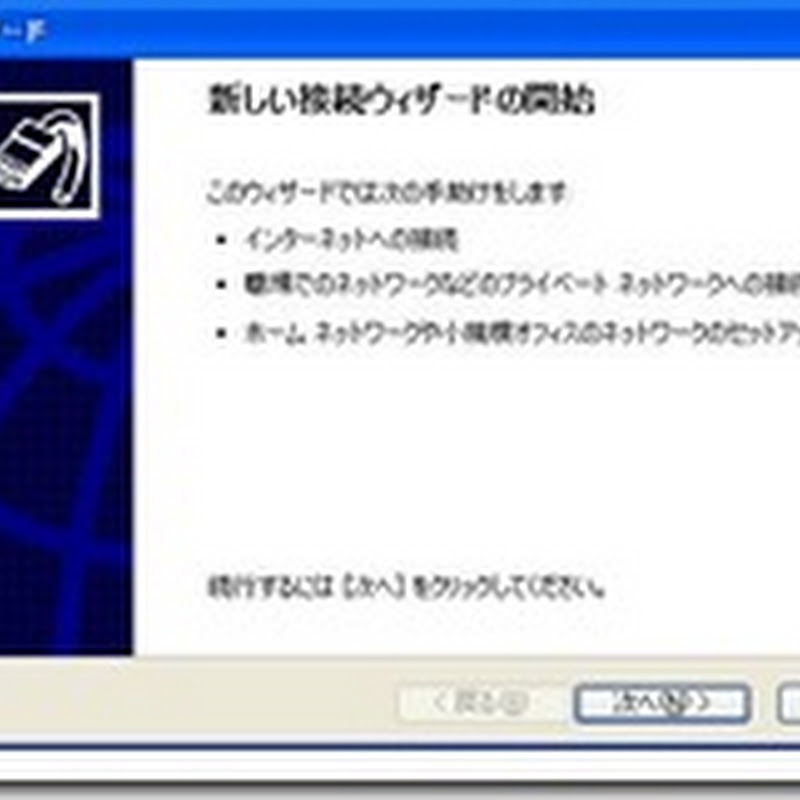

コントロールパネル→ネットワーク接続→メニューのファイル→新しい接続
と選択していき、「新しい接続ウイザード」を起動し、次へをクリック。

詳細接続をセットアップするを選択→

着信接続を受け付けるを選択→次へをクリック

仮想プライベートネットワークを許可する→次へをクリック

接続するユーザー名とパスワードを設定します。
追加ボタンを押す

接続するユーザ名とパスワードを入力→OKをクリック

接続を許可するユーザに入力したユーザ名及びチェックが入っていればOKです。
次へを2回クリック→完了でVPNサーバの設定は完了です。

次にひかり電話ルータのPPTP接続用のポート開放します。
TCPポート1723番~~、47番~~を開放します。
の場合
設定画面左メニュー詳細設定→静的IPマスカレード設定

インターネットからの1723番ポート~~と47番ポート~~の通信をVPNサーバに流すためのポート開放設定
変換対象プロトコル「TCP」
変換対象ポート「1723」
宛先アドレス「VPNサーバのIPアドレス」

変換対象プロトコル「TCP」
変換対象ポート「47」
宛先アドレス「VPNサーバのIPアドレス」

2012/3/17 追記）
変換対象ポート「1723」入力、設定ボタンを押すと変換対象ポートに「pptp」と表示されます。

takeさんより指摘いただいたように、PPTP接続に必要なのはTCPの1723番ポートと、プロトコル47番（GRE）を通過させることでした。
PR-S300NEの場合、静的IPマスカレード設定でTCPの1723番(pptp）ポートの開放設定を行うことで、プロトコル47番（GRE）も設定できるようです。
結果、TCP47の開放はこのことに関しては全く意味のない設定でした。

以上のエントリを作成し、チェックを入れておきます。

これでひかり電話ルータのポート設定は完了です。

次にVPNクライアント（接続するひかり電話子機側）の設定です。
こちらのPCはWindws7を使いましたので、Windows7で説明します。
まずは、自宅LANとは別の回線でインターネットに接続しておきます。
（私の場合はイーモバイルで接続）

ネットワークと共有センター→新しい接続またはネットワークのセットアップ
職場へ接続しますを選択→次へ

インターネット接続（VPN）を使用しますを選択

インターネットアドレス欄に自宅LANのグローバルIPアドレスを入力
グローバルIPアドレスは以下サイトの「現在接続している場所（現IP）」欄で確認できます。
http://www.ugtop.com/spill.shtml
接続先の名前は任意のものを入れます。

VPNサーバで設定したユーザ名とパスワードを入力します。
次へをクリックすると接続を開始します。

間違いがなければ、これでVPN接続ができます。

イーモバイル回線に接続した状態で、VPN接続を行います。
設定に間違いがなければ、イーモバイル回線（インターネット）経由で自宅LANにVPN接続ができるはずです。
接続の確認のため、VPNサーバIPアドレス宛てのpingで疎通を確認します。
疎通確認がとれたら、前回設定したIPフォンソフト（SIPクライアント）を起動し実際に携帯電話あてに発信し、無事ひかり電話の番号で着信が出来れば設定完了です。

実際に使ってみた結果、イーモバイルの電波状況が良ければ外出先からのひかり電話発信、通話は全く問題なく使えています。
外出先での固定電話あての電話は今のところ、PCからの”VPNひかり電話”を使っており、通信費も少しは安くなるかなぁといった感じです。
また、VPN接続で自宅ファイルサーバからのファイルアクセスができるのも結構便利ですね。

ちなみに、iPhone、Android 等のスマートフォンで、VPN接続が可能ですので、スマートフォンを持っている方であれば、いちいちPC起動をしなくても、外出先からスマートフォンで自宅のひかり電話を使うことが可能ですね。
これは通信費削減には結構効果がありそうです。

本内容は、あくまで「設定してみたらできた」という内容ですので、「設定すればできる」かは、保証するものではありません。
